智能收卷机操作说明
概述：
载带收卷机是从放空盘、载带收卷、贴前胶、贴隔离纸、封尾胶、成品堆叠等一系列自动化流程。
设备参数：
（1）外形尺寸：880mm×580mm×1800mm
（2）重量： <200KG
（3）适用载带：16mm、24mm、32mm、44mm、56mm
（4）工作电压：AC220V
（5）压缩气压：0.5-0.7MP
（6）收卷速度：MAX 50S/卷

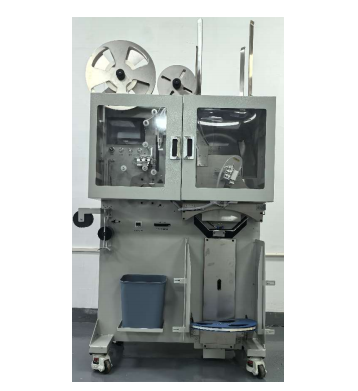

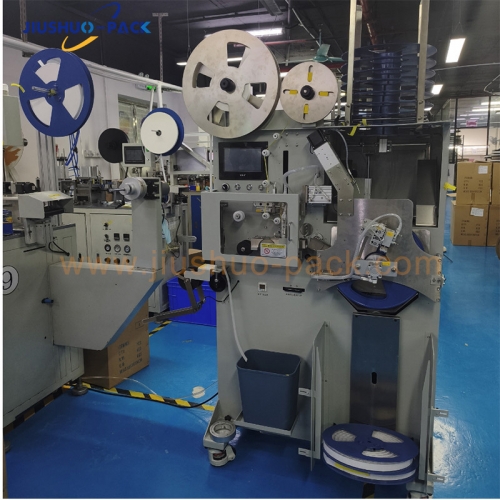

设备外观：
物料装入机器操作

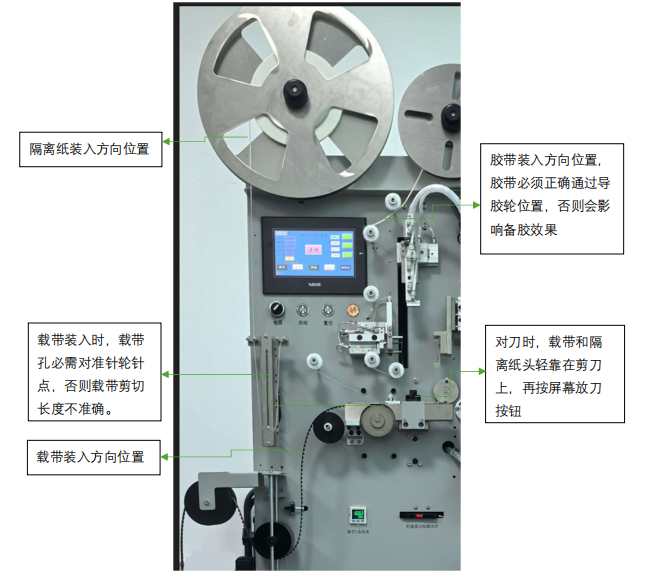

隔离纸、胶带、料带穿入机器示意图
机器启动流程：
1.接通机器压缩气源，打开电源开关，等待机器复位完成。
2.将屏幕上工作状态由手动切换到自动，如果需要连续工作，将屏幕上单卷切换成连续。装好胶带和隔离纸。
3.按方向放入空盘，将载带从进料轮通过进料缓冲轮装入进料轨道，将载带孔对住针轮针点，连同隔离纸一起送至接近剪刀位置，没有隔离纸产品不用放隔离纸。
4.按屏幕对刀按钮，待剪刀出来后，将载带和隔离纸头轻靠在剪刀上不动，再次按下屏幕上放刀按钮，设备锁定载带和隔离纸，启动按钮绿灯闪烁，按屏幕启动或启动按钮，机器自动开始工作。
界面操作说明

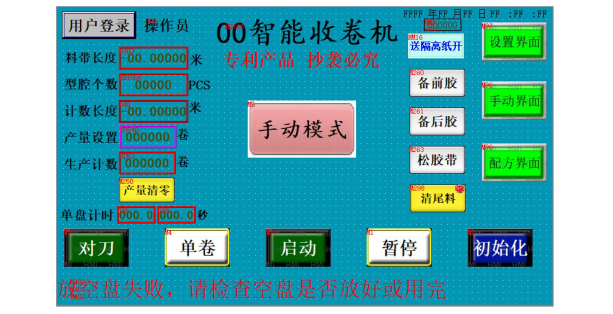

工作界面：
料带长度：显示当前打开配方收料带长度。
型腔个数：显示当前配方料带的型腔个数。
计数长度：显示当前收料时，载带计数长度。
生产计数：显示当前产量计数。
产量设置：设置待生产产量，生产计数达到待生产产量后，设备提示产量完成，并停止进入待机状态。
单盘计时：显示当前收料的计时时间，后面为上一盘收料的计时时间。
手动/自动：切换设备手动/自动工作状态。
对刀/放刀：机器启动前必须先对刀，按下对刀按钮，剪刀闭合并伸出，将载带从进料组件穿入，将载带头与隔离纸头靠着剪刀不动，这时再按放刀松开对刀按钮，针轮自动锁紧，剪刀退回，完成对刀动作。（对刀完成后，机器自动状态下，绿灯闪烁，即可按启动开始工作）
单卷/连续：单卷状态下，按下启动后，机器收完一卷后自动进入待机状态，等待再次按下启动；连续状态下，机器收完一卷后，继续开始下一卷。
启动：待机状态下，按下启动按钮，机器开始工作。启动前先初始化机器和对刀操作。
暂停：工作中，按下暂停按钮，机器暂停工作，按下启动后，继续开始工作。
初始化：长按 0.5 秒此按钮，机器停止当前所有工作，并清零所有临时工作数据，气缸回到原位，步进电机回位到初始工作位置。

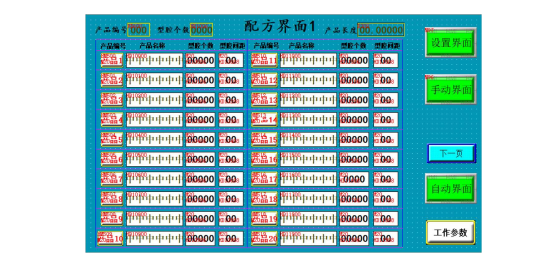

配方界面：
产品选择按钮：按下后选择对应编号的产品配方，按下产品按钮时，如果对应按钮后面的型腔个数位 0 时，自动调用默认工作参数，如果选择的产品型腔个数不为 0，则判断为已经生产过的产品，直接读取保存该产品的保存参数。
产品名称：可以设置用户自己的产品名称或品号。
工作参数：点击打开工作参数窗口。

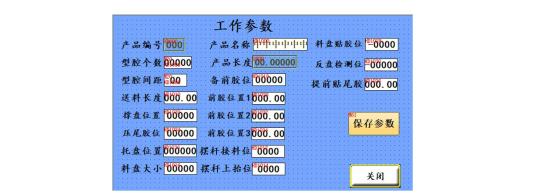

工作参数界面：
工作界面显示当前产品编号的工作参数，如果此编号没有设置保存过参数，则为上个打开的产品参数。
产品编号：显示当前打开的产品编号。
产品名称：显示当前打开的客户产品名称（品号）。
型腔个数：设置当前配方料带每卷有多少个型腔。
型腔间距：设置料带型腔间距（P 距）。（单个型腔边孔数乘以 4）
料带长度：显示当前配方料带长度。（料带长度不可以设置，是根据设置的型腔个数和型腔间距计算得出的。）
送料长度：设置贴好前胶后，送料带到卷心时的送料长度送料长度，包含贴前胶时已经走过的长度。
撑盘位置：设置当前产品撑盘电机撑盘位置。
压尾胶位置：设置当前产品撑盘电机压尾胶位置。
托盘位置：设置当前产品，接空盘托盘位置，此参数为 0 时，按下保存按钮后，自动根据当前选择的料盘大小，将设备预设的默认参数写入到撑盘位置，压尾胶位置和托盘位置，如果托盘位置与当前设置不一样时，托盘自动移动到当前设置料盘尺寸位置。此参数不为 0 且盘片大小尺寸没有改变时，按下保存时，不会改变当前位置参数，托盘也不会移动。
料盘大小：设置当前配方料盘是 13 寸、14 寸和 15 寸。（此参数只能设置为 13寸 14 寸和 15 寸，设置其他参数无效且会影响程序运行）
备前胶位：设置当前产品备前胶拉胶带位置（拉前胶长度）。
前胶位置 1-3：设置 3 次贴前胶的位置。
贴尾胶位置，设置提前贴尾胶位置。（与设置 1 界面提前贴胶为同一参数）
摆杆接料位：设置摆杆送料到卷心时的位置
摆杆上抬位：设置摆杆待贴前胶时上抬位置。
料盘贴胶位：设置料盘贴前胶位置。
反盘检测位：设置料盘反盘检测位置。
保存：长按 0.5 秒以上，保存当前页面的设置参数到当前产品编号内。
工作参数界面所有参数都是当前产品参数，设置好以后，下次选择此产品时，自动使用此参数工作。
常见问题处理：
进料感应等待入料中：进料缓冲检测到没有料带进入超过一定时间时，屏幕显示此提示，如果平板机有料过来，检查料带是否被卡住，整理好料带送入机器，机器继续工作。
生产已完成：生产计数大于等于产量设置时，设备暂停工作，红灯闪烁，屏幕提示生产已完成，如果继续生产，清零生产计数或更改产量设定，即可按启动继续工作。
启动前请对刀：机器初始化后，再次启动前必须先对刀操作，没有对刀按下启动时，屏幕提示启动前先对刀，按下复位按钮后，重新对刀后可以开始工作。
缺空盘提示：最后一盘空盘放下后，检测到没有料盘时，红灯闪烁，屏幕报警提示缺空盘，人工将空盘按正确方向放入空盘料架上，设备检测到空盘放入后，提示自动解除。
成品满料：成品区堆叠超过设定位置时，红灯闪烁，屏幕提示成品满料，人工将成品移走后，提示自动解除。
更换隔离纸：隔离纸用完需要跟换时，先按停止（暂停）按钮，暂停机器运行，在按下屏幕上送隔离纸按钮，关闭送隔离纸功能，取下隔离纸盖板，更换一卷新的隔离纸，盖好盖板，使用胶带将新隔离纸头与原来隔离纸对接粘贴好，（注意隔离纸穿过位置不要搞错）按屏幕送隔离纸按钮打开送隔离纸电机，按启动按钮继续工作。
更换胶带：按停止（暂停）按钮，暂停机器运行，取下机器上残余胶带，取下胶带盘盖板，更换一卷新的胶带，盖好盖板，将胶带正确绕过导胶轮后，将胶带头贴在裁胶固定块中间位置，按启动按钮继续工作。
剪带位置有一点偏位：机器开始工作后，发现剪带位置后一点轻微偏差，不需要重新对刀，可通过设置界面里设置尾带补偿值，微调剪带位置。尾带剪切较短时，适当设置此参数，可增加尾带长度，尾带剪切较长时，适当设置此参数负数置，可减短尾带长度，数值单位:mm。此参数仅限本次启动有效，初始化重新对刀后自动清零。如果偏差较大时，请检查针轮是否没有对刀料带孔，或者运行中料带脱离针轮孔，引起计数偏差，找到原因后初始化重新开始。
备前胶/后胶失败：备胶后，设备检测到吸胶带真空没有达到设定值时，提示备胶失败，按下屏幕暂停按钮，整理好胶带或重新备胶后，按下启动按钮继续工作。
前胶没贴好：机器检测到料带没有贴到料盘中心上时，会报警提示前胶没贴好，人工将前胶和隔离纸贴到料盘中心上后，按面板上的复位按钮复位报警，再按启动按钮即可继续工作。
载带断料：收料时，料盘转动时，针轮没有转动超过设定时间时，设备报警提示载带断料，检查载带是否收完了不足一卷，如果不足一卷，就长按屏幕初“初始化”按钮 0.5 秒，初始化机器，人工取出没收满的料盘。如果有载带时，机器报警载带断料，检查载带头贴在盘心位置是否脱落，贴好载带头后，先按复位，再按启动继续开始工作。
隔离纸动作超时：1.没有隔离纸产品必须关闭屏幕送隔离纸按钮，不然会报警提示隔离纸动作超时。2.工作中，隔离纸断裂或一次放出的隔离纸太多，隔离纸缓冲结构长时间无动作，就会报警提示隔离纸动作超时。 放空盘失败：空盘方放下时，空盘没有落下去，检查下空盘落下时是否被卡住。
气缸动作超时：报警气缸动作超时时，检查对于气缸是否卡住，或者气缸传感器位置没有调好。
电机回原点超时：机器通电后或按下初始化后，电机自动回原点，如果超过设定时间，某个电机还没有检测到原点传感器，设备报警提示对应电机回原点超时，查看对应电机是否卡主或传感器损坏。
