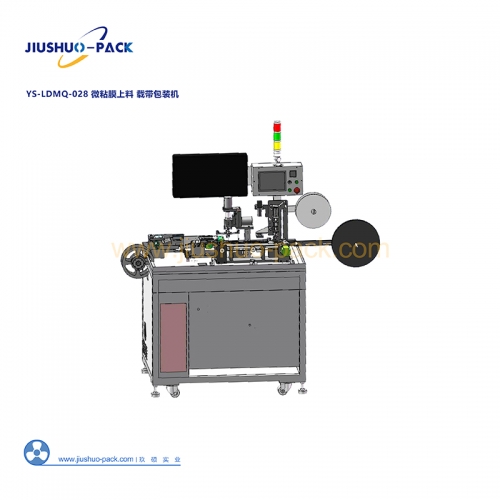

YS-LDMQ-028
Micro-Adhesive Carrier Tape Packaging Machine

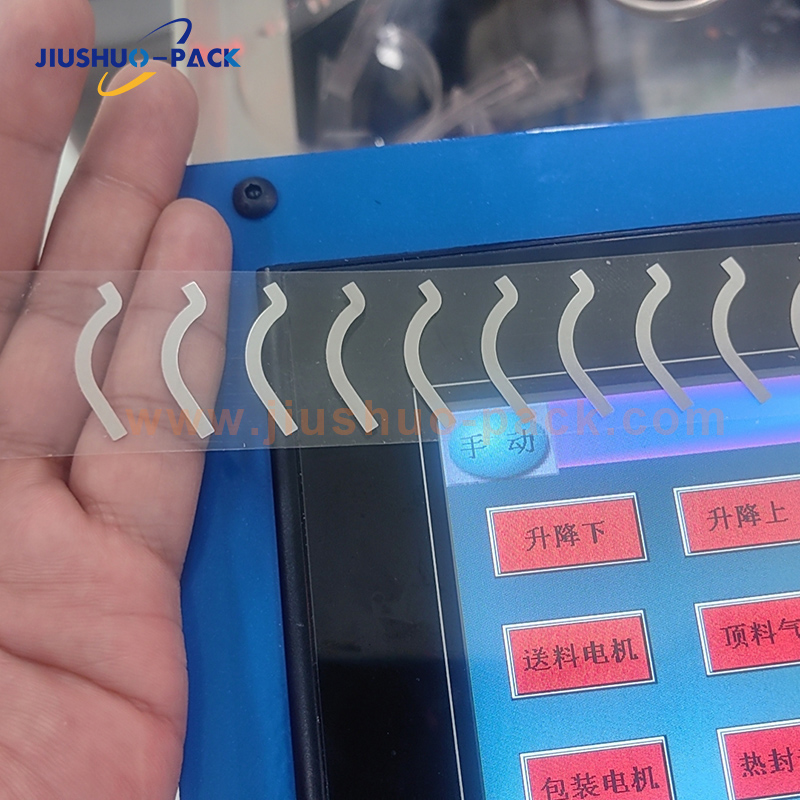

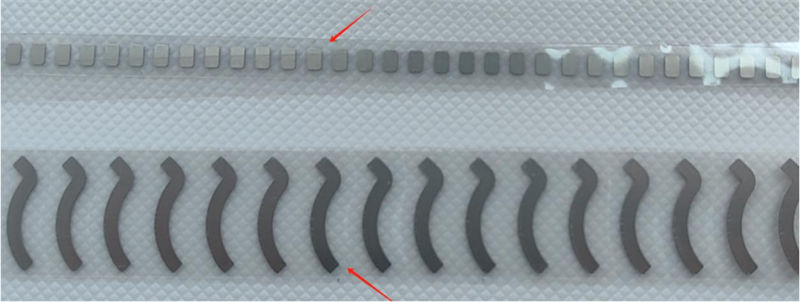

Similar to this mucous membrane product:
一：设备主要参数：
微粘膜上料编带设备
本机特色
采用人机界面，更容易.更快速的学习操作;
外挂式触摸屏，设备调试更方便容易。
活动部分采用丝杆调节，调节更加方便
设备参数
适用产品：平面产品
供料方式：微粘膜上料
效率：包装速度5K-9K/H(具体根据产品的规格）

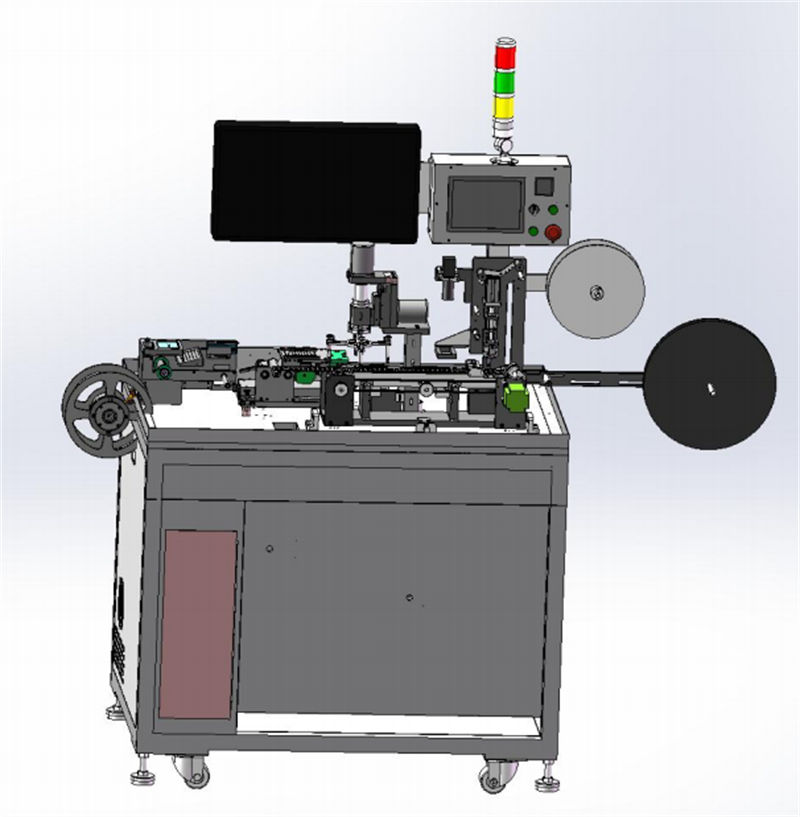

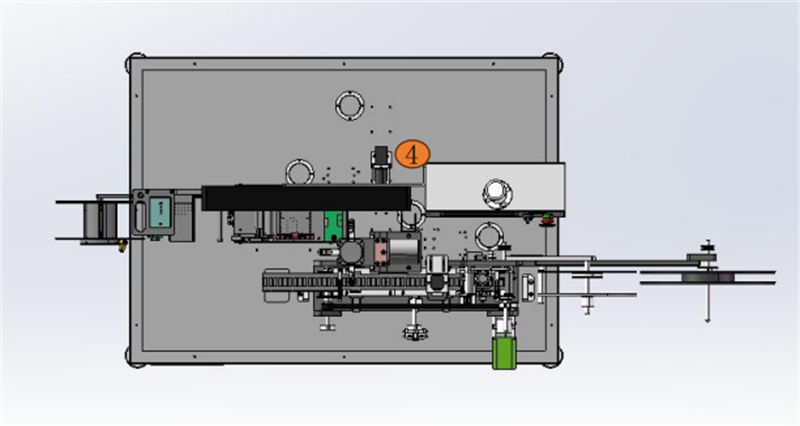

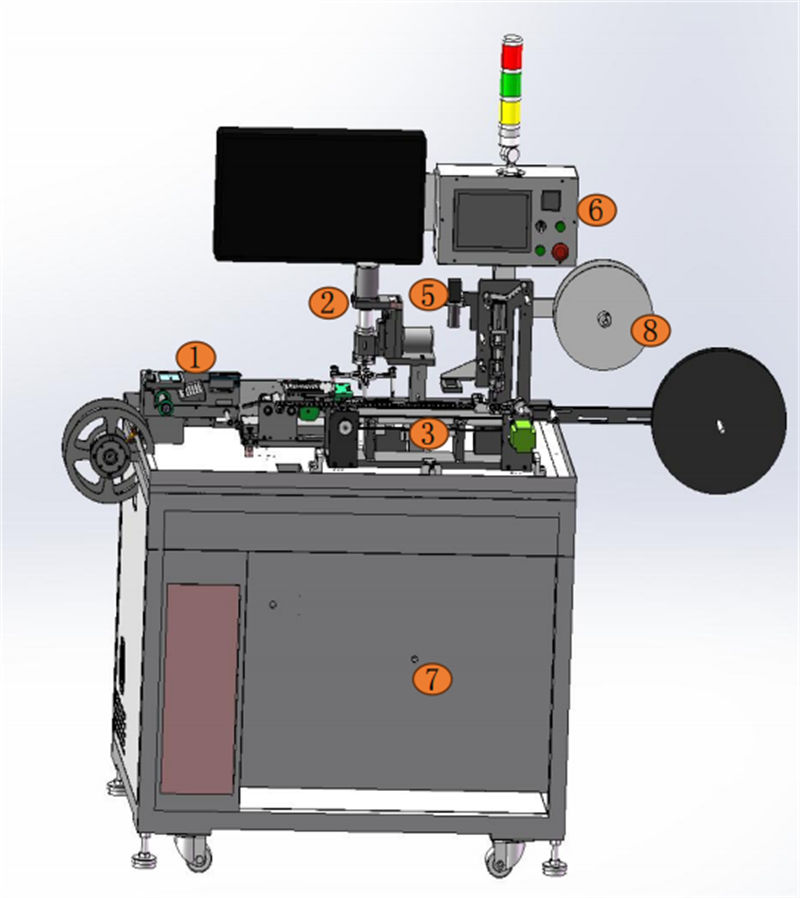

二. 设备主要结构
1 上料飞达（一格）

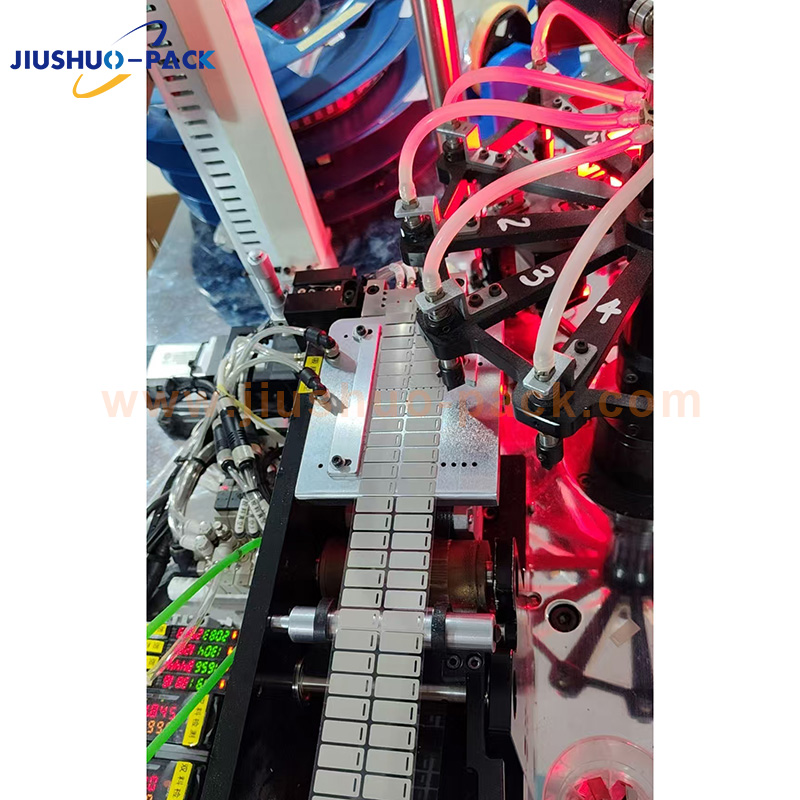

2 取料模组（4工位）伺服驱动
3 编带主体
4 底部CCD检测模组
5 正面CCD检测模组
6 操作系统
7 载带供料系统
8 胶膜供料组件

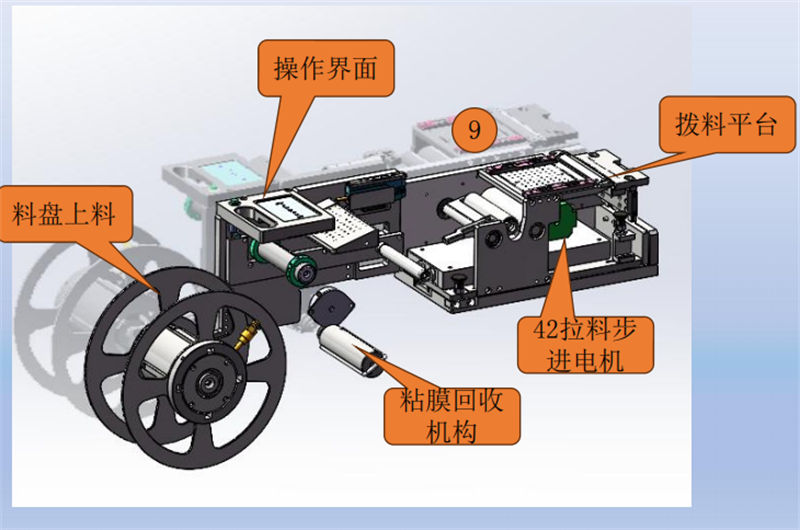

三. 拨料飞达结构
9 上料飞达选用一格：规格S2-L-V1.0

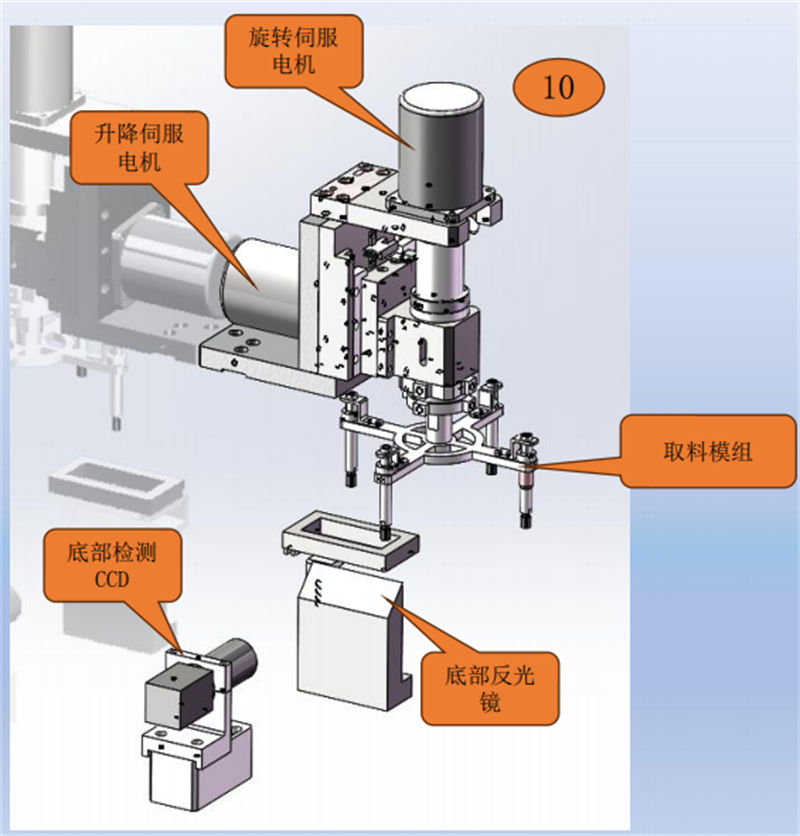

四. 取料模组，底部相机模组
10 结构非标自制

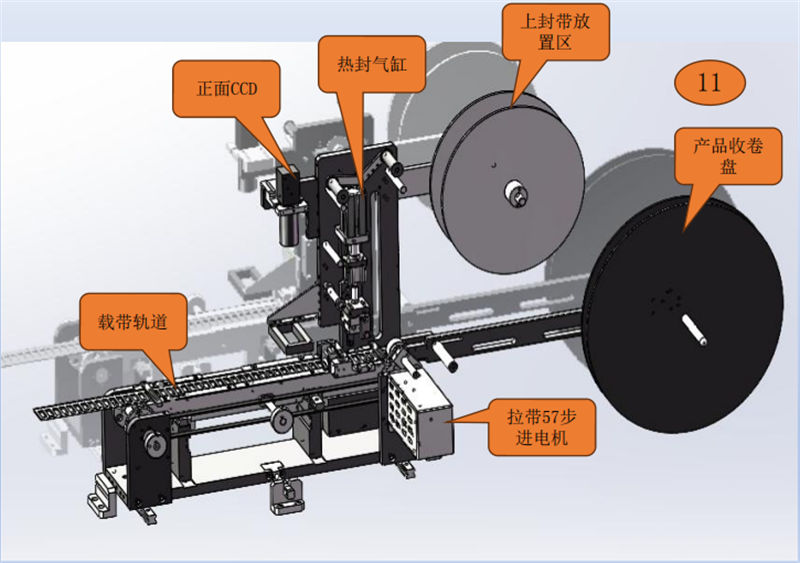

五. 编带主体，正面CCD检测模组
11 结构非标自制
六. 设备常规参数及规格
| 项次 | 项 目 | 说明 |
| 1 | 电压 | AC220V |
| 2 | 工作气压 | 5-7KG |
| 3 | 功率 | 1.5KW |
| 4 | 尽寸（长*宽*高)MM | 1200*750*1700 |
| 5 | 重量 | 300KG |
7. 设备大件标准件清单及型号规格
| 项次 | 项 目 | 规格 | 数量 | 类型 | 机台部位 |
| 1 | 拨料飞达（一格） | S2-L-V1.0 | 1 | 标准件 | 送料模组 |
| 2 | 光纤放大器（松下） | FX-501-C2 | 1 | 标准件 | 送料模组 |
| 3 | 伺服电机（松下） | MSMF042L2A1+M ADLN15SE | 2 | 标准件 | 取料模组 |
| 4 | CCD1相机（海康威视） | 130W (80帧） | 1 | 标准件 | 取料模组 |
| 5 | CCD1镜头（国产） | 600W | 1 | 标准件 | 取料模组 |
| 6 | CCD2相机（海康威视） | 130W (80帧） | 1 | 标准件 | 编带模组 |
| 7 | CCD2镜头（国产） | 600W | 1 | 标准件 | 编带模组 |
| 8 | 步进电机（国产） | 57HSE23+2HSE57-S | 1 | 标准件 | 编带模组 |
| 9 | 气缸（亚德克） | SDA-20*40B | 1 | 标准件 | 编带模组 |
| 10 | 气缸（亚德克） | CQ2B16-5D | 1 | 标准件 | 编带模组 |
| 11 | 触摸屏（信捷） | TG765S-XT | 1 | 标准件 | 电控系统 |
| 12 | PLC(信捷） | XD5-60T4-E | 1 | 标准件 | 电控系统 |
| 13 | 电脑 | 自配 | 1 | 标准件 | 电控系统 |
